Kalıp Tabanları ve Standart Parçalar Neden Kalıp Ömrünü Belirler?

Bir kalıbın ömrü genellikle boşluk malzemesi ve işleme hassasiyeti ile değerlendirilir. Ancak bir kalıbın güvenilir ve öngörülebilir bir şekilde tasarım ömrüne ulaşıp ulaşmayacağını gerçekten belirleyen şey, kimsenin dikkat etmediği kısımdır;kalıp tabanı ve standart parçalar.

Kalıp tabanı iskelettir. Standart parçalar eklemlerdir. Eğer iskelet yanlış hizalanmışsa ve eklemler gevşekse en iyi boşluk bile uzun süre dayanmayacaktır.

Kalıp Tabanı: Her Şeyin Temeli

Kalıp tabanı tüm kalıbın taşıyıcısıdır. Tüm fonksiyonel bileşenleri (boşluk, çekirdek, çıkarma sistemi, soğutma sistemi ve geçit sistemi) hassas bir çerçeveye entegre ederek her açma ve kapama döngüsünde tam olarak aynı konuma dönmelerini sağlar.

Standart Kalıp Tabanının Temel Bileşenleri

Bu plakalar istiflenir, vidalarla kilitlenir ve her döngüde konumun tekrarlanabilirliğini garanti etmek için kılavuz pimleri ve burçlara dayanır.

Bir Kalıp Tabanı İçin İki Temel Performans Gereksinimi

Sertlik ilk sırada gelir. Enjeksiyon basıncı santimetre kare başına yüzlerce kilograma ulaşabilir. Kalıp tabanının sağlamlığı yoksa yüksek basınç altında deforme olur; ayırma çizgisi açılır, parlama belirir; çekirdek kayar, duvar kalınlığı dengesiz hale gelir; ejektör pimleri bağlanır ve tüm kalıbın sökülmesi gerekir.

Hassasiyet ikinci sıradadır. Kılavuz pimleri ve burçlar arasındaki uyum açıklığının yanı sıra her bir plakanın düzlüğü ve kareliği, kalıbın düzgün bir şekilde açılıp kapanmasını ve ürün boyutlarının sabit kalıp kalmadığını doğrudan belirler.

 Standart Parçalar: En Sık Arızalanan En Ucuz Bileşenler

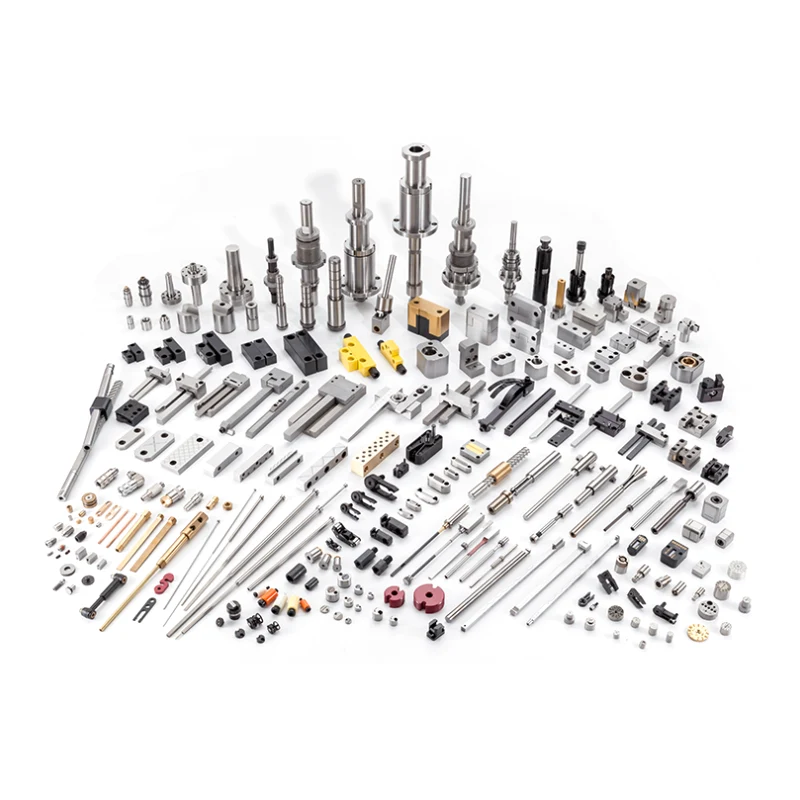

Standart parçalar, bir kalıptaki boşluksuz, çekirdek olmayan, değiştirilebilir bileşenlerin tamamıdır. Kılavuz pimleri, burçlar, ejektör pimleri, yaylar, contalar, yerleştirme halkaları, kilitleme blokları; bunların hepsi önemlidir.

Sıradan görünüyorlar, satın alınması ucuz, ancak tüm kalıp arızalarının yarısından fazlası bu bileşenlerden kaynaklanıyor.

1. Kılavuz Pimleri ve Burçlar

Yönlendirme sistemi, her kapanışta hareketli ve sabit yarımların hassas şekilde hizalanmasını sağlar. Kalıp arızalarının çoğu kılavuzluk doğruluğunun kaybıyla başlar.

Malzeme: SUJ2 rulman çeliği veya SKD11 takım çeliği, HRC 58-62'ye kadar yüksek frekanslı indüksiyonla sertleştirme ve ardından Ra 0,2-0,4 yüzey kalitesine kadar hassas taşlama.

Sığdırma Açıklığı: Kalıp boyutuna bağlı olarak genellikle 0,02-0,05 mm. Çok büyük ve çekirdek ile boşluk yanlış hizalanmış. Çok küçük olduğunda açılma ve kapanma direnci artarak gevşemeye neden olur.

Arıza Modları:

• Pimlerde sürtünme → yetersiz yağlama veya eşit olmayan yükleme nedeniyle oluşur

• Aşınmış burçlar → hizmet ömrünün sonu; onları değiştir

• Bükülmüş pimler → dengesiz çıkarma veya enjeksiyon makinesinin yanlış hizalanmış sıkma kuvveti nedeniyle oluşur

2. İtici Pimler, Kovanlar ve İtme Çubukları

Ejeksiyon sistemi, kalıbın herhangi bir parçasının en yüksek döngü frekansını ve en karmaşık yüklemesini görür.

İtici Pimler: SKH51 yüksek hız çeliğinden veya SKD61 sıcak iş takım çeliğinden yapılmış olup, uçları sertleştirilmiştir. Kılavuz deliğiyle olan montaj açıklığı 0,015-0,025 mm olmalıdır. Çok sıkı olursa pim bağlanır. Çok gevşek ve çıkarma noktasında flaş görünüyor.

İtici pimin kırılmasının iki ana nedeni: fırlatma kuvvetinin kalıptan çıkarma direncinin merkezinin dışında olması veya pimin geri dönüş sırasında darbe alması.

Yaylar: Ejektör plakasını geri döndürmekten sorumludur. En çok gözden kaçırılan konu bahar yorgunluğudur. Onbinlerce sıkıştırmanın ardından serbest yükseklik kısalır. İtici plaka tam olarak geri dönemez ve bir sonraki kapanma sırasında ejektör pimleri sabit yarıya çarpar.

Kontrol yöntemi: Yayın serbest yüksekliğini her 100.000 döngüde bir kontrol edin. Orijinal yüksekliğin %90'ının altına düşmüşse değiştirin.

3. Contalar ve Bölmeler

Soğutma sistemi su sızıntıları atölyedeki en yaygın ani arızadır.

Contalar (O-halkalar): Sırasıyla 200°C ve 260°C üst sıcaklık limitleriyle yüksek sıcaklığa dayanıklı silikon kauçuktan veya floro kauçuktan yapılmıştır. Arıza, yüksek sıcaklıkta yaşlanma, sertleşme veya sıkıştırma setinden kaynaklanır. Her 500.000 çevrimde veya yılda bir (hangisi önce gelirse) değiştirin.

Bölmeler: Bölgesel soğutma için su akış yönünü yönlendirin. En yaygın arıza kireç tıkanmasıdır; özellikle suyun sert olduğu bölgelerde şiddetlidir. Yumuşatılmış su kullanın veya korozyon önleyici ve kireç önleyici katkı maddeleri ekleyin.

4. Konumlandırma Halkaları ve Kilitleme Blokları

Konumlandırma Halkaları: Üst sıkıştırma plakasına monte edilir ve enjeksiyon makinesi nozulu ile merkezlenir. Yanlış seçim, nozül ile yolluk burcu arasında eksantrikliğe neden olur; en iyi ihtimalle malzeme sızıntısı olur; en kötü ihtimalle hem yolluk burcu hem de nozül hasar görür.

Kilitleme Blokları: Sürgülü (yan göbekli) kilitleme için kullanılır. Aşındığında kilitleme kuvveti yetersiz kalır ve sürgü enjeksiyon basıncı altında geriye doğru kayar ve ürünün yan tarafında parlamaya neden olur. Kilitleme yüzeylerini girintiler veya aşınma açısından düzenli olarak inceleyin. Sorun gidermeden önce flaşın görünmesini beklemeyin.

Standart Parçalar Neden En Sık Arızalanıyor?

Standart parçalar, bir kalıptaki en kolay standartlaştırılan, en ucuz ve en az fark edilen bileşenlerdir.

Ve tam da ucuz ve farkedilmez oldukları için en sık ihmal edilenler bunlardır:

• Kılavuz pimleri kuruyor; kimse kontrol etmiyor

• Yaylar kopana kadar kullanılır

• O-halkalar sızdırıyor ve birisi bunların etrafına bant sarıp koşmaya devam ediyor

• İtici pimler hafifçe bükülmüş ancak "hala çalışıyorlar"

Tüm bu "hala çalışıyor" kararlarının kümülatif sonucu: Birkaç dolar değerindeki bir yay kırılır, ejektör plakası sıkışır, tüm kalıp tamir için makineden çekilir, üretim kapasitesinde saatler kaybolur ve binlerce dolarlık bakım maliyetleri birikir.

Seçim Esasları

Kalıp Tabanı Seçimi

Standart Parça Seçimi

Bakım: Teknik Karmaşıklık Yok, Yalnızca Uygulama Disiplini

Kalıp tabanı ve standart parça bakımı karmaşık değildir. Bunun gerektirdiği şey sıklık ve disiplindir.

Arıza Teşhisi Hızlı Referans

The kalıp tabanı ve standart parçalarürünün ne kadar güzel görüneceğini belirlemeyin; bu boşluğun işidir. Yalnızca tek bir şeyi belirlerler: Kalıbın amaçlanan ömrü boyunca güvenilir ve tutarlı bir şekilde parça üretip üretemeyeceği.

Yanlış hizalanmış bir iskelet, kaslar ne kadar güçlü olursa olsun gücü iletemez. Uzuv ne kadar yetenekli olursa olsun sert bir eklem hareket edemez.

Bir kalıp tabanı seçerken, hafiflikten ziyade sağlamlığa, fiyattan ziyade hassasiyete öncelik verin. Standart parça satın alırken markanın en pahalı olmasına gerek yoktur ancak teknik özelliklerin doğru olması gerekir. Günlük bakımda yayları zamanında değiştirin, kılavuz pimlerini düzenli olarak yağlayın ve contalar kullanım ömrünün sonuna geldiğinde değiştirin. Bu görevler hiçbir teknik beceri gerektirmez; yalnızca bir kontrol listesi ve onu takip edecek disiplin yeterlidir.
